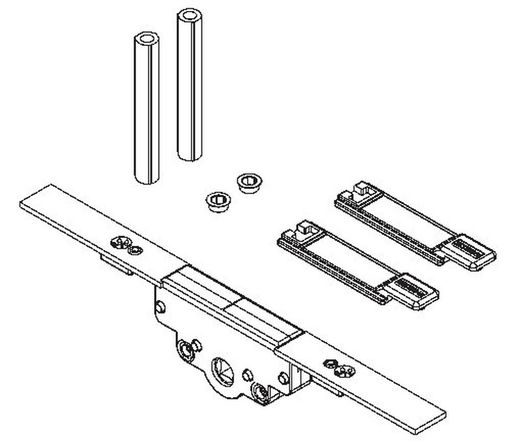

Boîte de transmission à ouverture extérieure unidirectionnelle.
Marque: SchlegelGiesse
Référence: 04083
Description
Le mécanisme de sortie Ghibo monodirectionnel interne est logé en interne dans le profil tubulaire qui entraîne, au moyen d'un marteau, les plaques et les Points de fermeture des enceintes extérieures praticables (Side Hung).
Détails
Élément idéal pour les armoires avec ouverture extérieure réalisable (Latéral à Suspendre, portail, etc.).
Ce dispositif est ambidextre et peut être appliqué aussi bien sur les vantaux droit que gauche sans avoir à le modifier.
Les entrées des mécanismes sont :
- 27 mm
- 32 mm
Les articles ont une course monodirectionnelle de la ferrure de 18 mm, permettant ainsi un large chevauchement des éléments de fermeture.
Il est conseillé d'utiliser ce mécanisme avec les boulons de fermeture de l'art.
04030K et rencontres de type art. 01343K.
Le mécanisme est prévu pour accueillir un carré d'entraînement de 7 mm et pour être combiné avec tous les marteaux de production GIESSE en aluminium et laiton
avec un entraxe de 43 mm.
Le produit est fixe au profil du vantail à l'aide de vis non comprises dans la livraison. Possibilité de combiner les mécanismes Art. 04082/04083/04084 avec le mécanisme Ghibo Key Out Art. 04086/04087/04088. Ces derniers ont la possibilité de bloquer le coulissement. de la tige de fermeture à l'aide d'un cylindre européen (non compris dans la fourniture).
