Charnière adaptée aux portes soumises à un usage fréquent (catégorie d'usage 4* -
usage intensif) à haute résistance aux contraintes et à la détérioration (durabilité
grade 7* - 200 000 cycles de test). Solution idéale pour réaliser des portes de grandes dimensions, de poids lourd et à usage intensif.
Réglable dans 3 directions également avec la porte installée :
- réglage micrométrique latéral (±0,5 mm) avec la porte installée à l'aide du
latéral vis de réglage, située dans la cartouche de charnière de lame.
Le goujon de verrouillage, situé sur la charnière de la lame, verrouille la cartouche de réglage latéral dans la position choisie.
- réglage micrométrique de la pression (±0,5 mm) en agissant sur la douille de la charnière du cadre (règle art clé). .05053). Le goujon de verrouillage,
situé sur la charnière du cadre, bloque le réglage par pression pour accéder au réglage en hauteur.
- réglage micrométrique vertical (0/+4 mm) à l'aide du goujon situé en bas de la charnière. L'insertion du bouchon inférieur assure le maintien du réglage en hauteur.

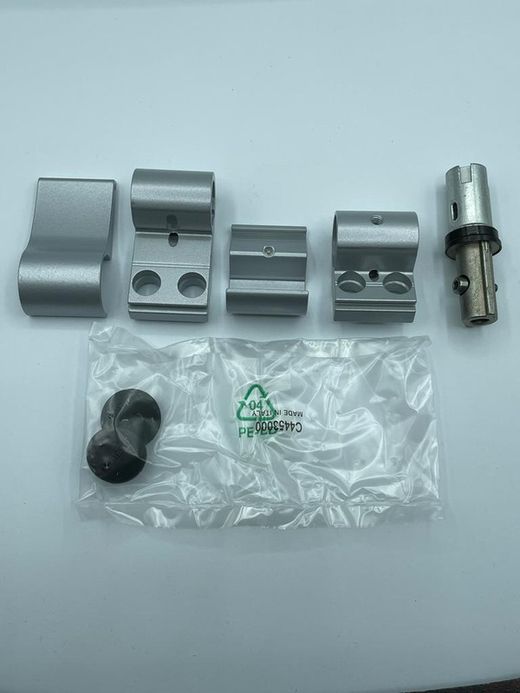

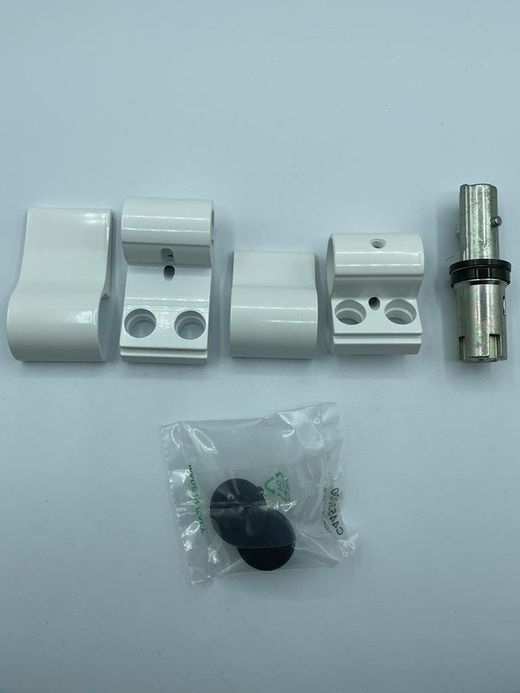

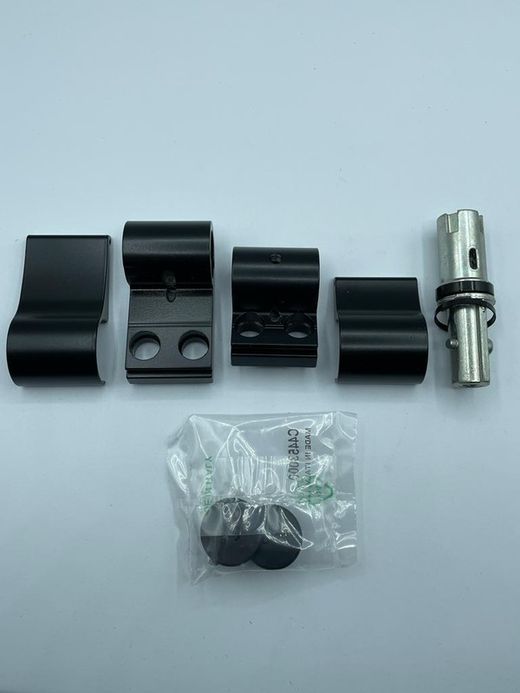

Les parties internes de la charnière sont entièrement préassemblées en
deux groupes :
• la cartouche de boulons pour le réglage latéral
• le cartouche avec douille de poussée pour le réglage de la hauteur et de la pression
Couvercles à vis fixés à la charnière au moyen de vis amovibles de l'intérieur uniquement avec le vantail ouvert (résistance à l'effraction).
Combinable avec le kit gâche, le bouchons à expansion pour profilés à chambre unique et avec les vis de fixation directe M12 pour profilés à rupture de pont thermique.
Usiné dans le profilé Ø11 mm (pour tous les systèmes de fixation), exécutable avec les gabarits de perçage art. 03237, 05052 et 03286 (pour
entraxe 55,5).
Dans les applications sur profilés non affleurants, la charnière doit être associée à des cales de remplissage à choisir en fonction du type de fixation sur le profilé :
- épaisseurs avec douilles de centrage : pour kit d'inserts et chevilles à expansion pour profilés monochambre
- épaisseurs sans douilles de centrage : pour vis M12 à fixation directe.
* Conforme à la norme EN1935.
