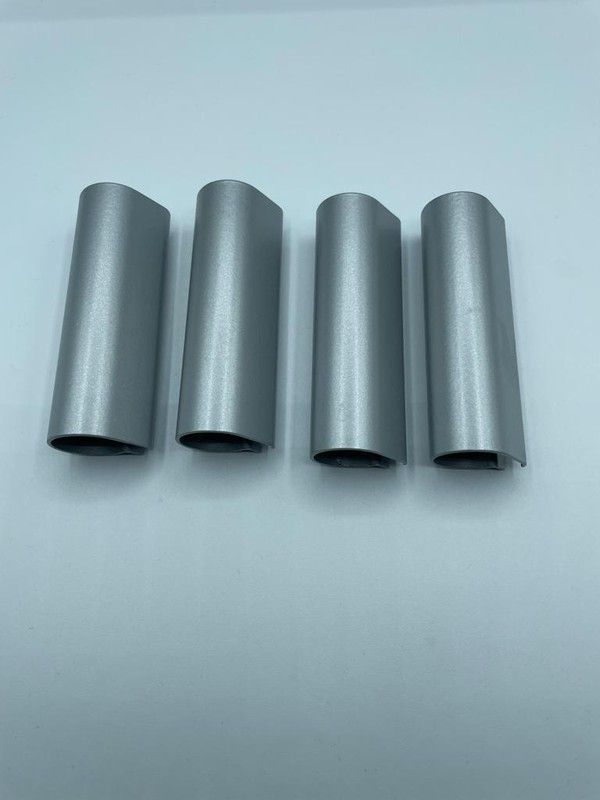

Kit cache charnière XXL 160 m/m.

1 unité = 2 caches.

Charnière idéale pour portes soumises à un usage fréquent (catégorie d'usage 4* -
usage très intense)
Solution idéale pour réaliser des portes de grandes dimensions, de poids élevé et
usage intensif.
La butée, située entre les deux corps de charnière, augmente la résistance aux contraintes et à la détérioration de la charnière (grade de durabilité 7* - test 200 000
cycles).
Côté cadre la charnière est fixée au profilé avec des vis autotaraudeuses traversant le corps de la charnière pour augmenter la stabilité du système.
Boulon entièrement ou partiellement amovible, pour le montage de l'ouvrant dans le dormant
même dans des espaces particulièrement inconfortables conditions.
Réglages dans deux directions avec la porte installée :
- réglage latéral (± -1 mm) en agissant sur la douille excentrique de la charnière
du couteau à l'aide de la clé spéciale art. 03900.
- réglage en hauteur (-2/+4 mm) exécutable à l'aide du bloc de levage d'ouvrant fourni, à installer sur la charnière supérieure côté ouvrant.
La charnière est combinée avec la charnière du vantail et la charnière du cadre. couvercles (art.
00599), qui peuvent être peints et anodisés, vendus séparément. L'application du couvercle une fois l'installation terminée évite d'endommager les parties visibles de la charnière pendant le montage, le transport et l'installation. Plaque de précharge spéciale incluse, à placer sur la charnière du bas du vantail et pour assurer l'ouvrant/châssis. alignement dans des conditions de charge élevée.
La plaque est également achetée séparément (art. 00591) pour remplacer les plaques standard de l'équipement de charnière ; Lorsque les portes sont réalisées avec
trois charnières, la troisième charnière occupe la position centrale.
* Conformément à la norme EN1935.
